在PCB板印刷加工領域，精準對位是保障產品質量與性能的關鍵核心。PCB板上線路布局精密復雜、元件密集繁多，印刷圖案哪怕出現極其微小的偏差，都可能引發線路短路、斷路，元件焊接不良等一系列嚴重問題，進而對電子產品的整體穩定性與可靠性造成致命影響。

傳統的PCB板印刷對位方式，無論是依賴人工操作，還是采用簡易機械定位，都難以應對PCB板復雜的線路圖案與精細的工藝要求。人工操作極易受到疲勞、經驗等因素干擾，定位精度難以保證，不同批次、不同時段的產品質量參差不齊。而機械定位在面對PCB板材質的多樣性、表面的反光以及復雜形狀時，更是力不從心，很難實現高精度匹配，印刷錯位、圖案模糊等問題頻繁出現。這不僅導致產品返工率大幅增加，浪費大量人力物力，還嚴重制約了生產效率與企業效益的提升。

在此背景下，WiseAlign視覺對位系統應運而生，專為攻克PCB板印刷難題而設計。該系統運用先進的圖像識別算法，結合深度學習技術，猶如擁有一雙“火眼金睛”，能夠快速且精準地捕捉PCB板上的線路輪廓、焊盤位置以及預設的定位標識點。即便PCB板表面存在污漬、劃痕，或者材質反光、色澤不均等干擾因素，WiseAlign也能迅速完成識別，實現微米級的超高精度定位，定位精度可達±0.01mm。憑借這一卓越的定位能力，系統精準引導印刷設備，確保油墨準確無誤地印刷到指定位置，有效避免了因?qū)ξ黄町a(chǎn)生的印刷缺陷，大幅提升產品良品率，經實際生產驗證，可將良品率提升至98%以上。

除了精準定位，WiseAlign視覺對位系統的視覺引導功能也十分強大。在實際生產過程中，系統實時監測印刷狀態，一旦檢測到PCB板位置偏移、姿態異?；蛘哂∷⒃O(shè)備運行參數偏差等情況，會即刻自動調整印刷設備的動作，保證印刷過程的連續性與穩定性。這不僅顯著提高了印刷效率，還大幅減少人工頻繁干預所耗費的時間與產生的人為誤差，降低了工人的勞動強度。

值得一提的是，WiseAlign視覺對位系統的視覺界面操作便捷性也是其一大亮點。其操作界面簡潔直觀，新員工經過簡單培訓即可熟練上手。系統具備強大的兼容性，可輕松與各類PCB板印刷設備集成，無論是傳統的絲網印刷機，還是先進的噴墨印刷設備，都能實現無縫對接。

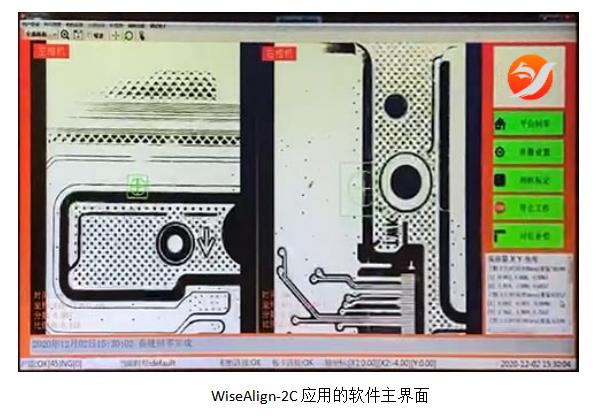

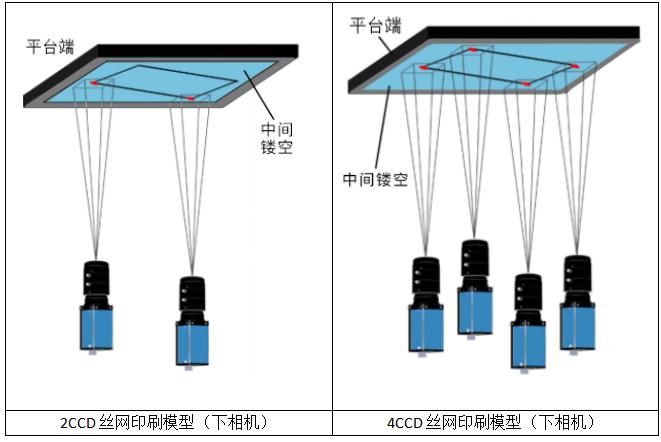

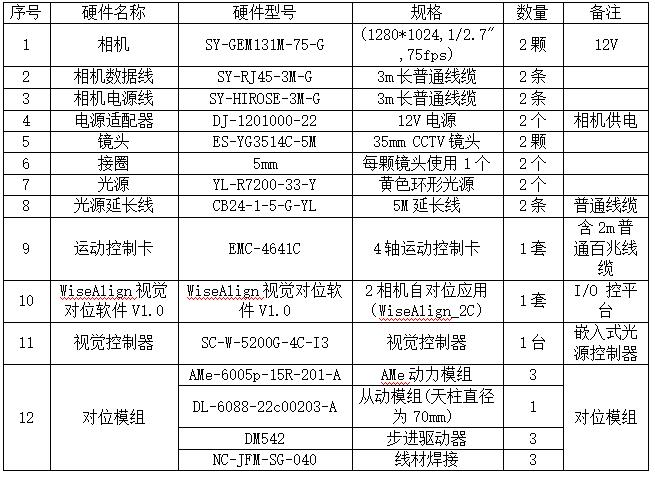

以WiseAlign - 2C雙相機自對位系統為例，在工業自動化領域應用極為廣泛。其軟件界面操作簡便，便于用戶快速上手。在FPC印刷中，設備利用WiseAlign視覺對位軟件進行高精度、高速度的對位作業，快速進行網板的對齊，保證了油墨在印刷的時候能準確無誤，對位精度可達到±0.03mm，且對位過程在0.4秒內即可完成。

該方案適用領域廣泛，涵蓋PCB片狀電路板、柔性扁平電纜（FFC）、柔性觸摸屏、玻璃蓋板、光學薄膜等軟性材料、片狀材料的絲網印刷、填孔、通孔、檢測等相關工藝制造。
