在視覺采集領域

多路高速采集和存儲系統的搭建

往往面臨諸多挑戰

而堡盟憑借RDMA高性能相機技術

給出了可靠的應對之策

PART.01

多路高速采集和存儲的常見挑戰

多路高速采集和存儲系統通常會使用多相機，但在實際應用中，不少問題會凸顯出來。

01、帶寬限制問題

受PC網絡拓?fù)鋮f(xié)議限制，使用標準配件時，Windows系統帶寬上限為30G，Linux系統帶寬上限為40G，這在多相機同時工作時，很容易成為性能瓶頸。而且多相機運行時，CPU負載會非常高，如何在一臺PC上連接更多相機并保持低CPU占用，是一大難題。

02、高速采集和存儲軟件方面的需求

這類系統需要基于SDK的多路高速采集軟件來支持多相機實現高速采集和存儲，一些應用還需要進行 Bayer8到RGB的顏色計算。同時，部分客戶會直接使用像Norpix這樣的專業高速采集和存儲軟件，這就涉及到基于SDK開發相關軟件以及是否支持第三方專業軟件的問題。

03、存儲方案也不容忽視

多相機系統若長時間連續采集，對PC的存儲空間要求很高，并且對應不同的系統帶寬和存儲時間，需要采用不同的存儲方案，尋找穩定且經過驗證的存儲系統配置十分關鍵。

PART.02

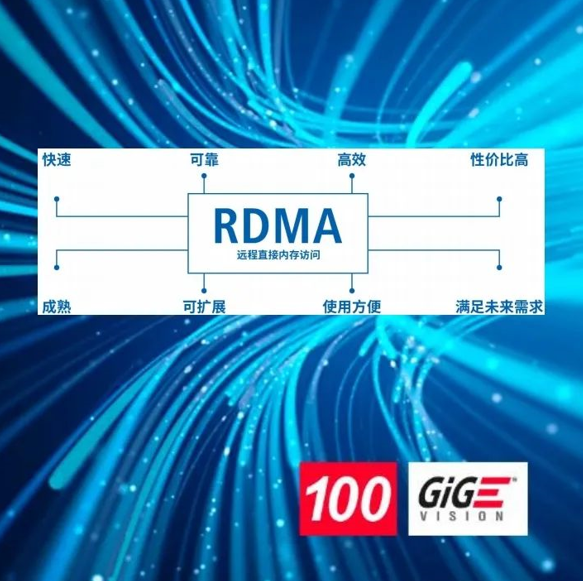

RDMA高性能相機技術應對挑戰的優勢

RDMA高性能相機技術為何適用于高性能的GigE Vision 相機?這要從傳統技術的局限說起。標準 GigE Vision相機CPU占用較高，因?yàn)樗枰ㄟ^(guò) PC的CPU運行軟件進行協議處理，過程中會產生中斷、任務切換、復制操作等，無法滿足極高的性能要求。

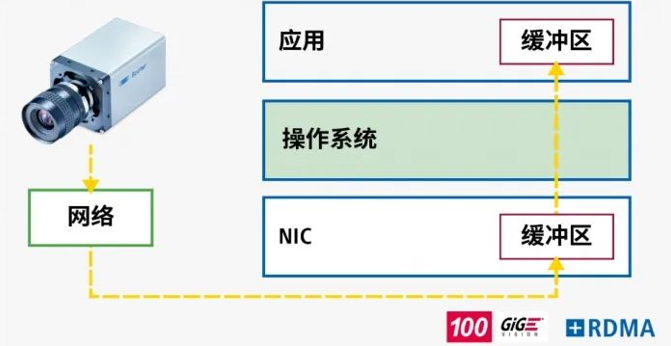

而RDMA采用了新方法——RDMA over Ethernet with RoCE v2。它能讓相機直接將圖片上傳到應用緩存中，這種方式已經在財務等關鍵任務系統中得到驗證，具備高性能和穩定性，還能降低CPU 負載。

PART.03

基于RDMA技術的系統架構與優勢

使用LXT RDMA相機進行多路高速采集和存儲的系統架構有著完善的配置。

01、軟件方面

有AppPack_HSAcquisitionRDMA，還有基于 SDK 的多相機高速采集和存儲demo，并且第三方軟件如Norpix、Stemmer CVB、MVTEC Halcon 能直接兼容。

02、硬件方面

存儲采用4TB的NVMe SSD，可支持連續拍攝4分鐘；網絡方面，有NVIDIA ConnectX-6 Dx的雙口 100GbE網卡，搭配光纖直接連接線纜、Dell S4128T-ON交換機以及CAT6類網線等。這樣的配置能實現24臺12MP@60fps的VLXT-126C.I相機以720 MByte/s的速度采集，總速率達17 GByte/s。

03、接口

與其他接口相比，GigE over RDMA優勢明顯。比如和CoaXPress相比，它網絡配件成本更低，系統零部件更少、結構更緊湊，只需1個PCIe插槽，功耗和發熱顯著降低，靈活性也更高，在更大的系統中每臺PC能掛更多相機。

PART.04

在多個領域發揮著作用

該系統在多個領域都能發揮作用。在動作捕捉領域，如AR、VR、MR、游戲動畫、光場重建、具身智能等場景，能滿足高速采集需求；在體育監測和運動分析方面，像鷹眼系統、動作分析系統等，也能依靠它實現精準的數據采集。

堡盟的多路高速采集和存儲系統，憑借RDMA高性能相機技術，在解決行業痛點的同時，也為各應用場景提供了高效、可靠的支持。
