EtherCAT（以太網控制自動化技術）的核心優勢，EtherCAT（ Ethernet for Control Automation Technology ）是一種高性能、實時性強的工業以太網協議，廣泛應用于運動控制、機器人、CNC機床等高精度自動化領域。

適用行業 ：

? 機器人 & CNC機床

? 半導體 & 電子制造

? 包裝 & 物流自動化

? 新能源（電池、光伏）設備

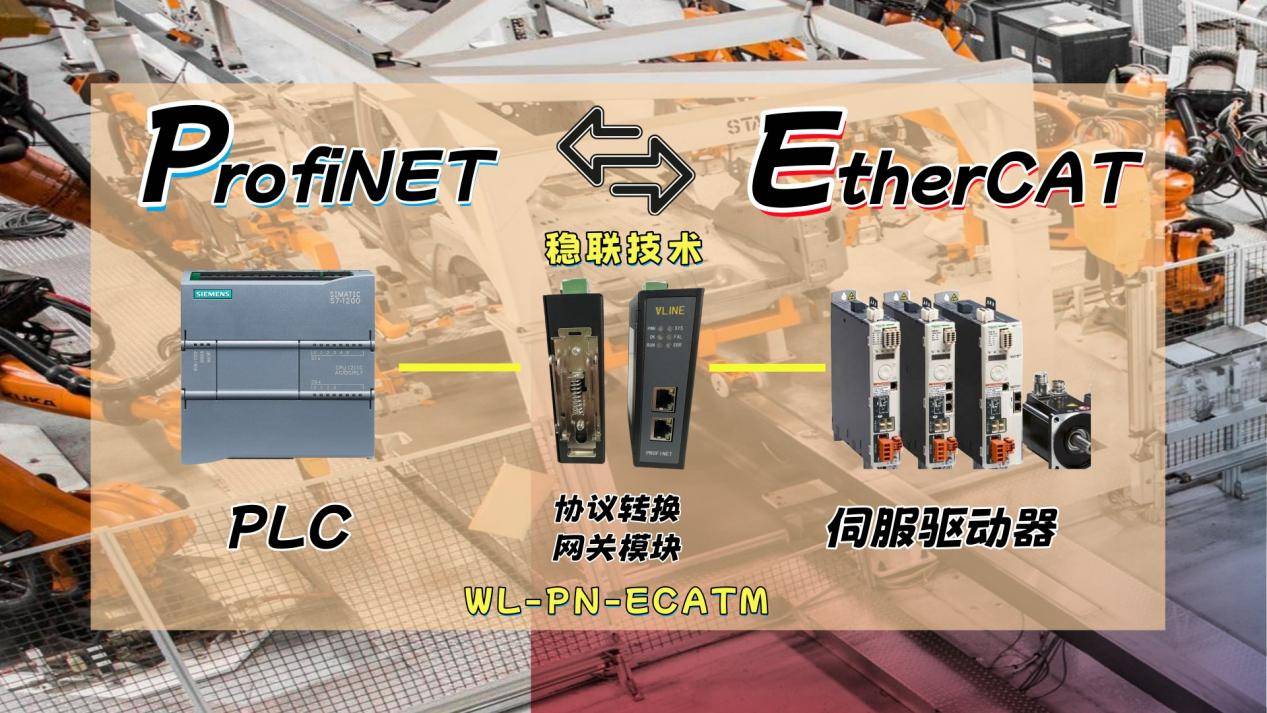

1. EtherCAT轉PROFINET，常用于連接西門子系設備，將EtherCAT伺服驅動器（如倍福AM8000）集成到PROFINET主站系統中，用于汽車生產線控制

2. EtherCAT轉PROFIBUS，工業自動化升級（新舊協議混合場景），西門子PROFIBUS DP從站（如變頻器） ，常用于連接西門子系設備，舊廠改造中，將EtherCAT IO模塊（如倍福EK1100）接入PROFIBUS主站網絡，這種轉換通常通過硬件網關或協議轉換模塊實現，需注意實時性損失（通常增加0.5-2ms延遲）和功能限制（如PROFIBUS DP通常只能傳輸過程數據，不適用于運動控制）

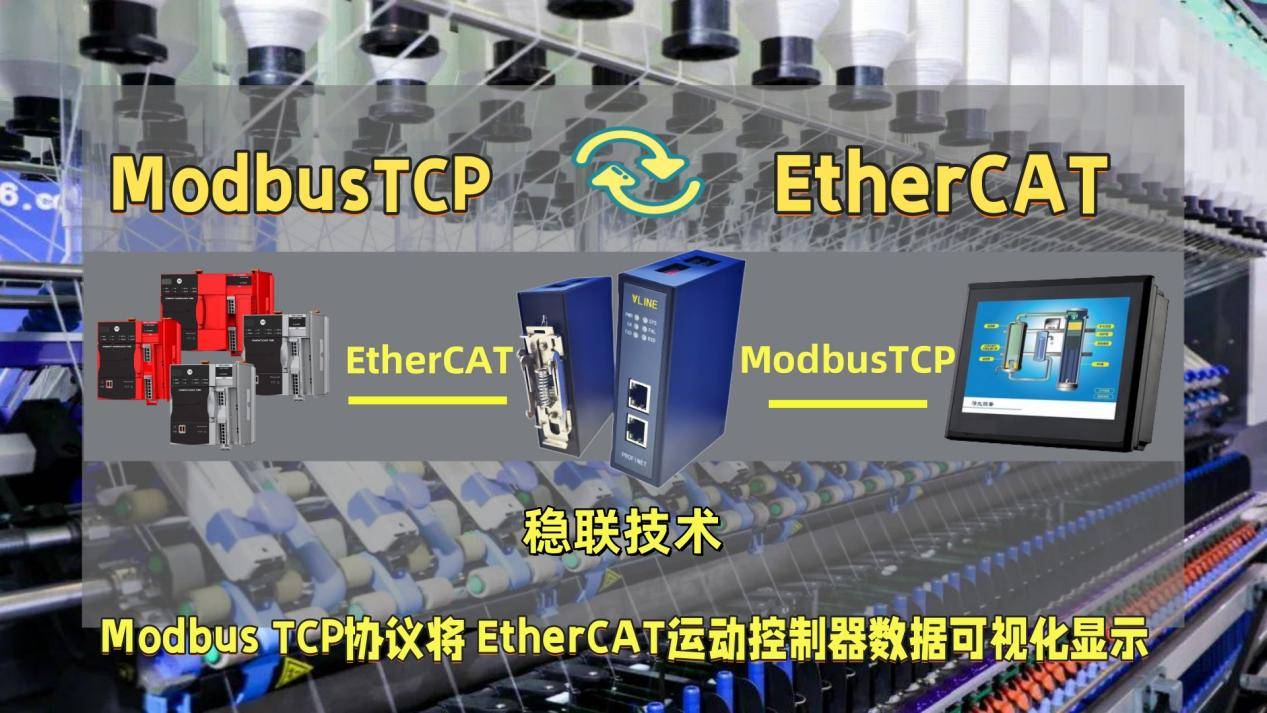

3. EtherCAT轉Modbus TCP紡織機械中，HMI觸摸屏（如威綸通系列），通過Modbus TCP協議將EtherCAT運動控制器數據可視化顯示。

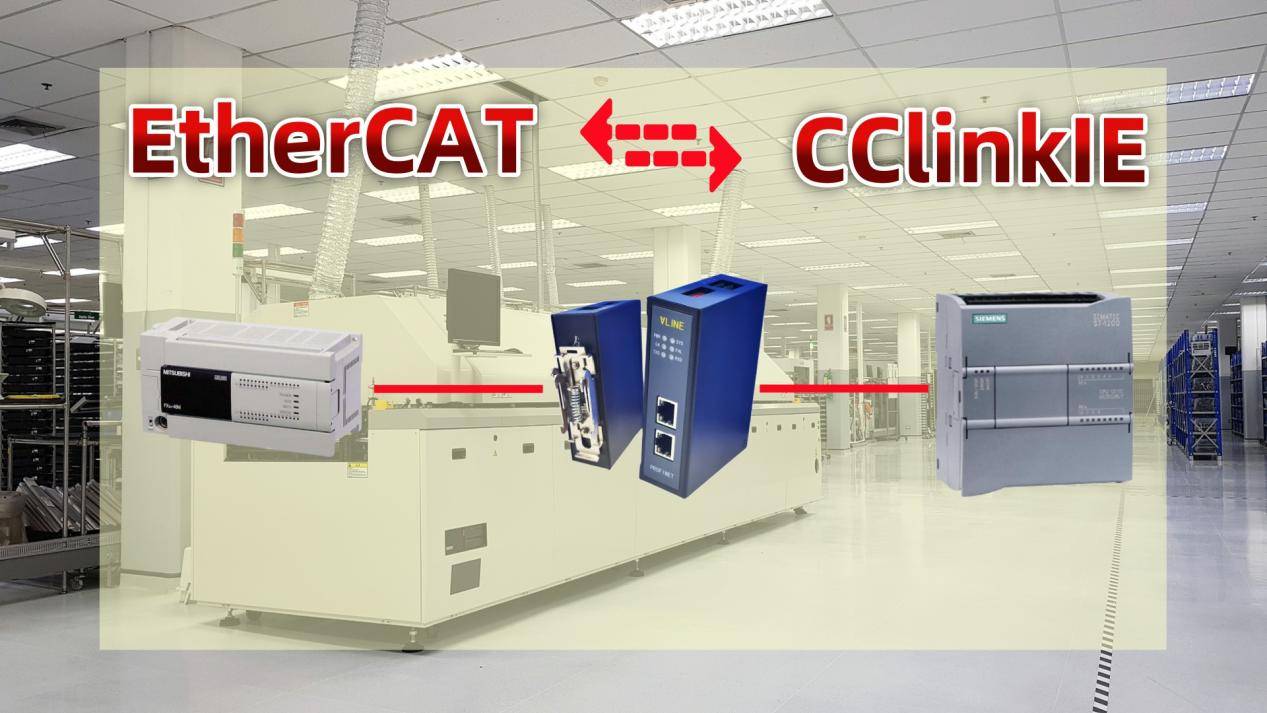

4. EtherCAT轉CC-Link IE，跨品牌設備集成（如日系與歐系設備互通）， CC-Link IE主要對接三菱自動化產品，在半導體設備中實現EtherCAT主站與CC-Link IE Field網絡設備的實時通信

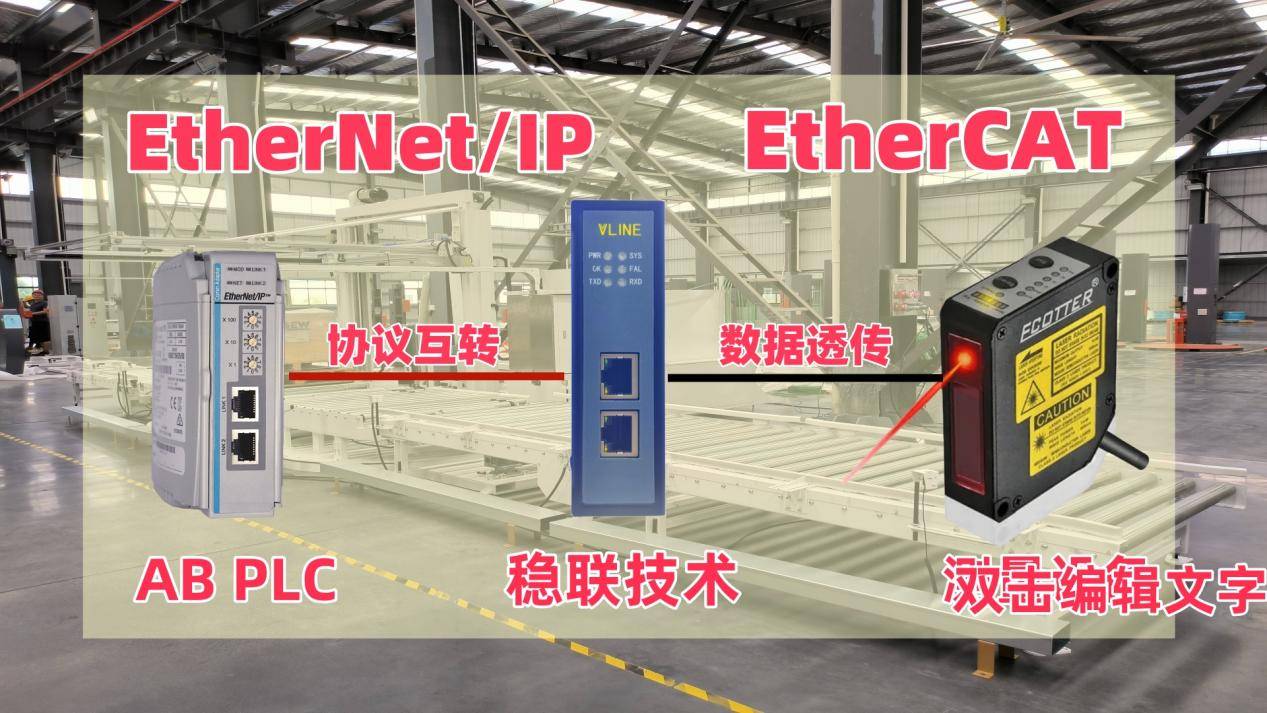

5. EtherCAT轉EtherNet/IP， EtherNet/IP：兼容羅克韋爾（AB）生態系統，包裝產線中，將EtherCAT測量設備數據接入EtherNet/IP控制系統。

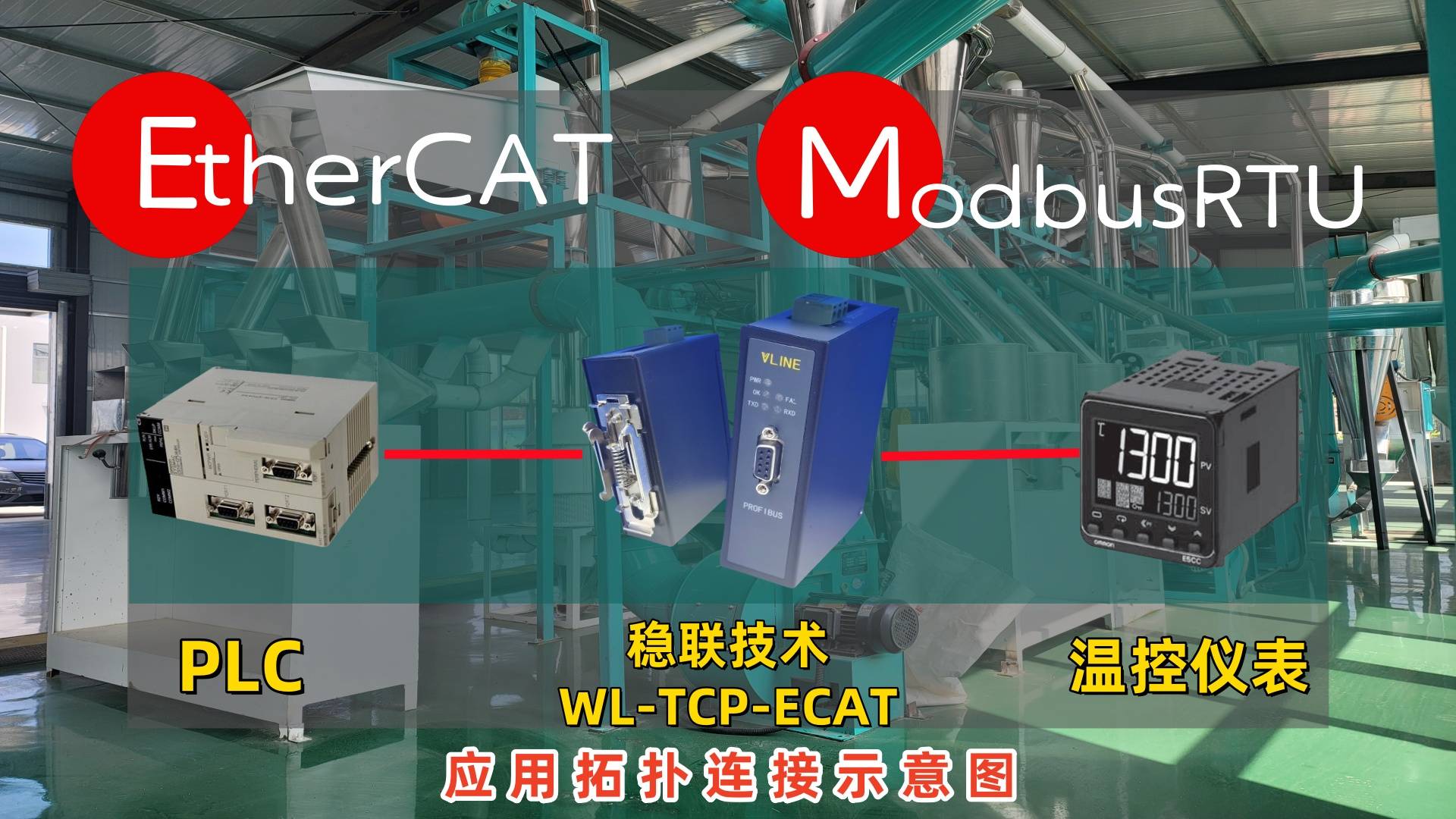

6. EtherCAT轉Modbus RTU，溫控儀表（如歐姆龍E5CC），食品加工設備中，通過RS485將EtherCAT主站與Modbus RTU溫度傳感器網絡連接。

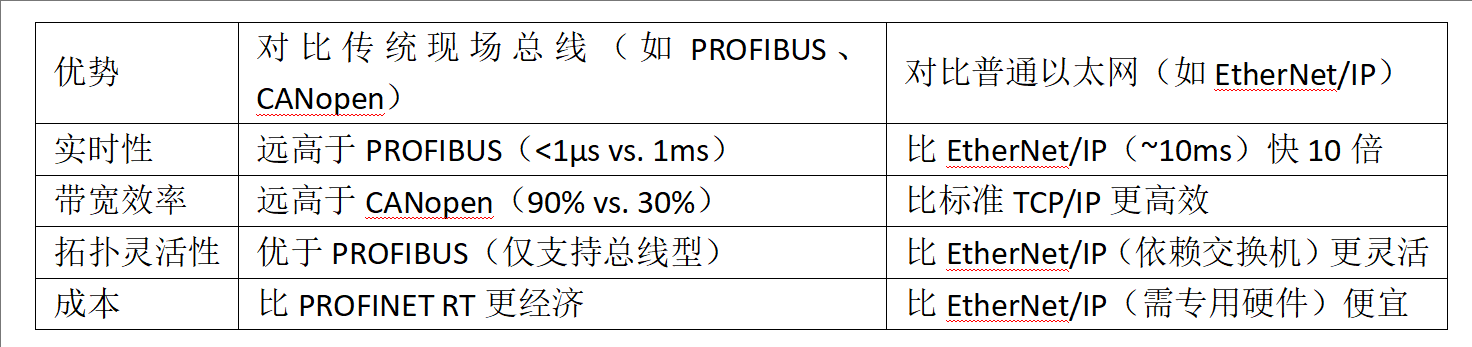

其主要優點包括：

1. 極高的實時性能（低延遲、高同步性）

- 超低通信延遲 （<1μs）

- 數據幀在傳輸過程中 實時處理 （“On-the-fly”處理），無需存儲轉發，大幅減少延遲。

- 高同步精度 （<100ns）

- 支持 分布式時鐘（DC, Distributed Clocks） ，確保所有從站設備高度同步，適用于多軸協同運動控制。

2. 高效率的帶寬利用

- 單幀傳輸，多設備處理

- EtherCAT數據幀在傳輸過程中，每個從站設備 僅讀取或?qū)懭胱约旱臄?shù)據 ，無需拆包重組，減少通信開銷。

- 高數據吞吐量

- 100Mbps以太網帶寬下，有效數據利用率可達 90%以上 （傳統以太網僅30-40%）。

3. 靈活的拓?fù)浣Y(jié)構

- 支持多種網絡拓?fù)洌?/p>

- 線型（Daisy Chain） （最常用，減少布線）

- 星型（Star） （通過交換機擴展）

- 樹型（Tree） （適用于復雜系統）

- 無需額外交換機 （普通以太網交換機可能引入延遲）

4. 低成本部署

- 基于標準以太網硬件 （RJ45或光纖）

- 無需專用ASIC芯片，普通PHY芯片即可支持。

- 減少布線成本

- 線型拓?fù)錅p少交換機需求，降低系統復雜度。

5. 強大的診斷和熱插拔能力

- 實時錯誤檢測 （CRC校驗、鏈路監測）

- 支持熱插拔 （部分設備可在線更換，不影響系統運行）

6. 廣泛兼容性

- 可與多種協議共存 （如TCP/IP、EtherNet/IP、PROFINET等）

- 支持多種設備類型 （伺服驅動、IO模塊、HMI、PLC等）

EtherCAT憑借 高實時性、低成本、易擴展 等優勢，已成為工業4.0時代 最主流的實時以太網協議之一 。
