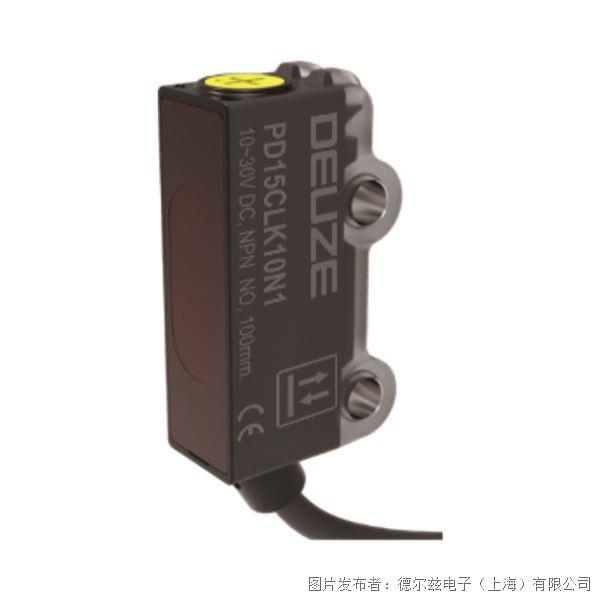

德?tīng)柶滵EUZE PD15CLK10系列方形背景抑制型光電傳感器
產品介紹
德?tīng)柶滵EUZE PD15CLK10系列方形背景抑制型光電傳感器
| 類型 | BGS型 | |
| 型 號 | NPN NO | PD15CLK10N1 |
| NPN NC | PD15CLK10N2 | |
| PNP NO | PD15CLK10P1 | |
| PNP NC | PD15CLK10P2 | |
| 產品尺寸 | 8.4×15.2×27.4mm | |
| 外觀設計 | 方形設計 | |
| 特征 | 設計緊湊，特別適合用于OEM設備；0.5ms高速響應速度，檢測透明物體時亦可實現高速響應 | |
| 檢測面 | 正面 | |
| 檢測范圍 | 100mm | |
| 最大檢測范圍 | 5~120mm | |
| 光點尺寸 | ＜5mm | |
| 標準檢測物體 | 100×100mm(白紙) | |
| 最小檢測物 | φ1mm以上不透明物體 | |
| 輸出模式 | NPN/PNP集電極開路輸出 | |
| 電源電壓 | 10~30V DC±10％ | |
| 光源類型 | 紅光（680nm） | |
| 內部功耗 | ≤15mA | |
| 開關模式 | NO | |
| 響應時間 | ＜1ms | |
| 指示燈 | 電源指示燈：綠色；輸出指示燈：黃色 | |
| 靈敏度調整 | 電位器 | |
| 電路保護 | 短路保護，極性保護，過載保護，齊納保護 | |
| 降壓 | ≤1.5V | |
| 響應時間 | ＜1ms | |
| 工作電流 | <50mA | |
| 耐電壓 | AC1000V，1分鐘，所有電源連接端子與外殼之間 | |
| 絕緣電阻 | 所有電源連接端子與外殼之間，20MΩ以上，基于DC250V的高阻表 | |
| 環境溫度 | 工作時：-25～55℃ ，儲存時：-30～70℃ | |
| 環境濕度 | 工作時：35～85%RH ，儲存時：35～85%RH | |
| 環境光免疫 | 白熾燈<10000Lux；陽光<30000Lux | |
| 防護等級 | IP67 | |
| 材質 | 外殼：ABS，鏡頭：PMMA | |
| 連接方式 | 電纜式：2m | |
