德爾茲DEUZE PD30CD系列通用方型光電傳感器
2025/7/21 15:20:47
產品簡介：
高級水平放大器內置型的檢測距離，高視認性的小光點實現高精度穩定檢測。
產品分類：離散傳感器 光電開關
品牌：DEUZE
產品介紹

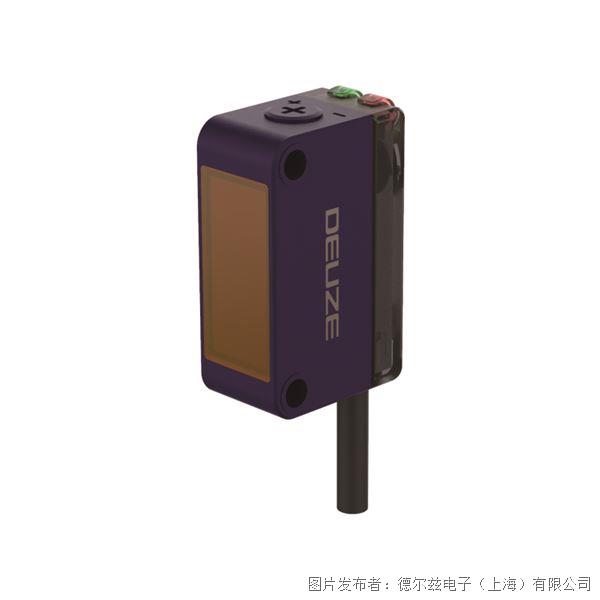

德爾茲DEUZE PD30CD系列通用方型光電傳感器
| 類型 | 漫反射 | 漫反射 | 鏡面反射 | 對射型 |
電纜式NPN PNP | PD30CDK05N3 PD30CDK05P3 | PD30CDK10N3 PD30CDK10P3 | PD30CRK40N3 PD30CRK40P3 | PD30CTK15N3 PD30CTK15P3 |
接插式NPN PNP | PD30CDK05N3-T4 PD30CDK05P3-T4 | PD30CDK10N3-T4 PD30CDK10P3-T4 | PD30CRK40N3-T4 PD30CRK40P3-T4 | PD30CTK15N3-T4 PD30CTK15P3-T4 |
| 產品尺寸 | 12.2x20.8x31.4mm | |||
| 外觀設計 | 方形設計 | |||
| 檢測范圍 | 500mm | 1m | 0.01~4mm | 15m |
| 最小檢測物 | ?12mm以上不透明體，半透明體 | ?32mm以上不透明體，半透明體，透明體 | ?8mm以上不透明體 | |
| 電源電壓 | 10~30V DC | |||
| 控制輸出 | 負載電源電壓DC26.4V以下、負載電流100mA以下（殘留電壓負載電流10mA以下：1V以下 負載電流10~100mA：2V以下）集電極開路輸出型（NPN/PNP輸出因型號而異） 入光時ON/遮光時ON雙輸出形式 | |||
| 響應時間 | 動作、復位：各1ms以下 | |||
| 應差 | 檢測距離的20%以下 | - | 發射器/接收器：各2~12° | |
| 光源 | 紅光或紅外光 | |||
| 內部功耗 | 20mA以下 | 20mA以下 | 35mA以下（發射器15mA以下、接收器20mA以下） | |
| 靈敏度調整 | 按鍵自動調整 | |||
| 指示燈 | 動作指示燈（橙色）、穩定指示燈（綠色）[對射型的發射器只有電源指示燈（綠色）] | |||
| 電路保護 | 電源逆接保護、輸出短路保護、防止相互干擾功能、輸出逆連接保護功能 | |||
| 耐電壓 | AC1000V/1min，50/60Hz 1min | |||
| 耐振動 | 10Hz~55Hz雙振幅1.5mm，X、Y和Z方向各2小時 | |||
| 耐沖擊 | 500m/s2X、Y、Z方向各3次 | |||
| 絕緣電阻 | 所有電源連接端子與外殼之間，20MΩ以上，基于DC500V的高阻表 | |||
| 環境溫度 | 工作時：-25～+55℃ ，儲存時：-30～+80℃；（無結冰、結露） | |||
| 環境濕度 | 工作時：35～85%RH ，儲存時：35～85%RH；（無結冰、結露） | |||
| 環境照度 | 受光面照度：白熾燈：10,000Lux以下、太陽光：10,000Lux以下 | |||
| 防護等級 | IP67 | |||
| 重量 | 電纜式：約60g；接插式：約14g | 電纜式：約115g；接插式：約25g | ||
| 材質 | 外殼：PBT/PC；鏡頭：PMMA | |||
| 連接方式 | 電纜式（標準導線長2m）/M8-4芯接插件型 | |||
